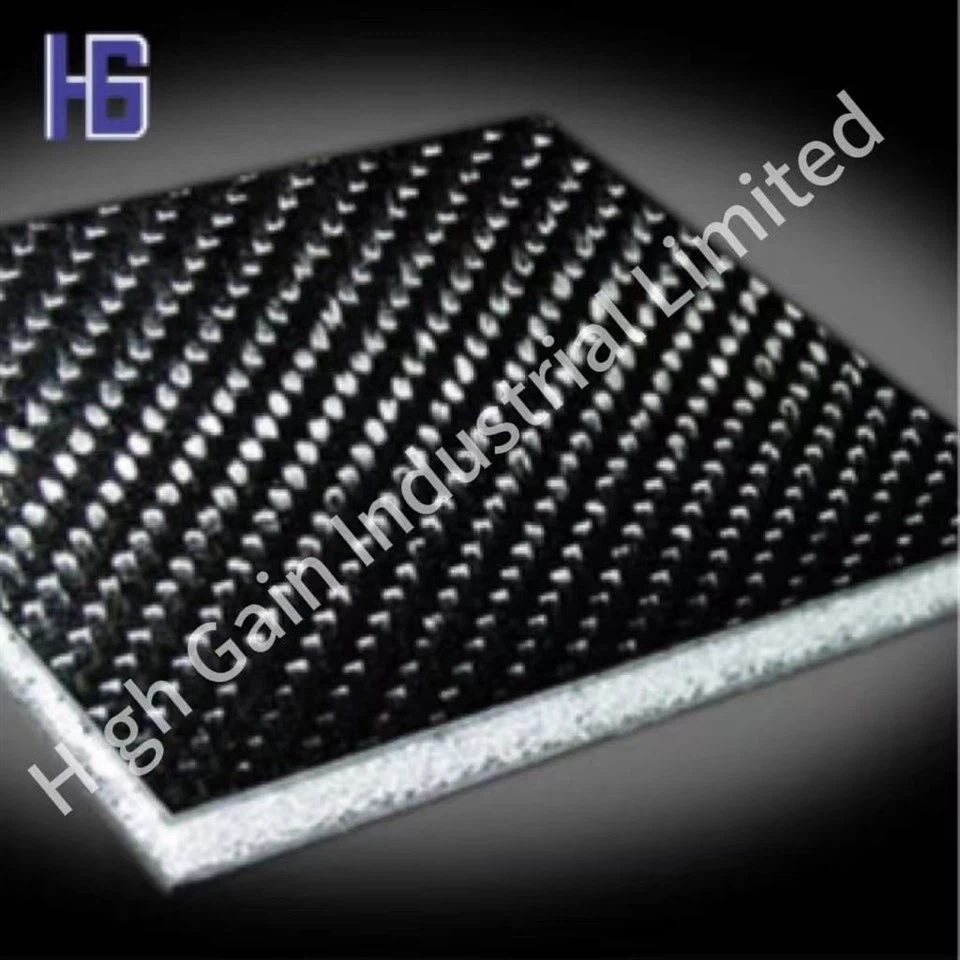

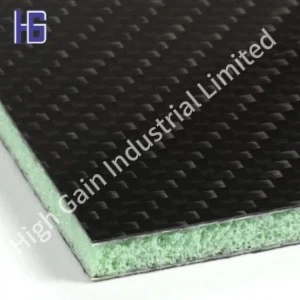

Lembar inti busa serat karbon
Lembar inti busa serat karbon
Penampilan dan kapasitas penahan beban
Permukaan panel memiliki garis yang jernih dan rapi, tidak ada garis acak, permukaan yang halus, tidak ada kotoran, bintik -bintik putih, goresan, lubang, lubang kecil, dan cacat yang terlihat lainnya. Setelah beban terukur 2158N (220kg) diterapkan secara merata pada panel bed, deformasi panel bed kurang dari atau sama dengan 4mm. Beban yang sama diterapkan pada area yang lebih kecil di tengah panel tempat tidur, dan tidak ada kecenderungan untuk deformasi permanen. Ketika beban hingga 8633 n (880kg) diterapkan secara merata pada seluruh panel, tidak ada tanda -tanda kerusakan pada struktur panel bed, dan kinerja struktural sangat stabil.
Penentuan setara aluminium
Ketebalan seluruh panel sandwich busa serat karbon adalah 15mm, dan setara aluminium hanya 0. 05/mm, yang hanya 11% dari pelat aluminium, jauh lebih rendah daripada papan dasar medis tradisional seperti model plywood dan polycarbonate, dan juga lebih rendah dari panel fenolik yang sama. Kinerja transmitansi x-ray jauh lebih tinggi daripada produk serupa di rumah dan di luar negeri.
Kualitas pencitraan fotografi
Resolusi sistem sinar-X menggunakan panel ini adalah 4. 0 1lp/mm, yang memenuhi persyaratan resolusi pencitraan sistem peralatan medis untuk panel ini. Setelah film x-ray diambil, film ini diperiksa di bawah lampu neon khusus. Tidak ada bayangan yang terlihat di mata telanjang. Setelah perbesaran, tidak ada kotoran dengan diameter lebih dari 0,3mm ditemukan, yang sepenuhnya memenuhi persyaratan indeks fotografi yang relevan.
Kerusakan lembaran inti busa serat karbon ini setelah dampak dibagi menjadi tiga mode
1. Ketebalan inti busa tipis 2. 0 mm. Kerusakan pada kulit atas spesimen terutama dimanifestasikan sebagai deformasi lentur yang jelas, kulit terbelah pada konsentrasi stres, dan sedikit lubang diproduksi. Serat dan matriks debonded, dan kulit bawah dan kulit atas benar -benar delaminasi. Tidak ada kerusakan yang terlihat secara visual pada kulit bawah.
2. Ketebalan inti busa sedang pada 3. 0 mm. Jarak buffer dari papan bahan komposit busa meningkat, kulit atas tidak memiliki kerusakan yang terlihat secara visual, matriks retak pada konsentrasi stres, serat, dan matriks debonded, kulit bawah dan kulit atas sebagian didelaminasi, dan tidak ada kerusakan yang terlihat secara visual pada kulit bawah.
3. Inti busa adalah 4. 0 mm tebal, papan bahan komposit busa memiliki jarak buffer yang panjang, kulit atas tidak memiliki kerusakan yang terlihat, matriks retak pada titik konsentrasi stres, serat dan matriks debondasi, dan kulit bawah tidak memiliki kerusakan yang terlihat. Di bawah energi 5J, sampel ketebalan busa 2mm tidak dapat menahan energi 5J dan delaminasi terjadi.
Keuntungan Praktis
1. Penampilan dan kapasitas bantalan:
Permukaan panel memiliki garis yang jernih dan rapi, tidak ada garis acak, permukaan yang halus, tidak ada kotoran, bintik -bintik putih, goresan, lubang, lubang kecil, dan cacat yang terlihat lainnya. Setelah beban terukur 2158N (220kg) diterapkan secara merata pada panel bed, deformasi panel bed kurang dari atau sama dengan 4mm. Beban yang sama diterapkan pada area yang lebih kecil di tengah panel tempat tidur, dan tidak ada kecenderungan untuk deformasi permanen. Ketika beban hingga 8633 n (880kg) diterapkan secara merata pada seluruh panel, tidak ada tanda -tanda kerusakan pada struktur panel bed, dan kinerja struktural sangat stabil.
2. Penentuan setara aluminium:
Ketebalan seluruh panel sandwich busa serat karbon adalah 15mm, dan setara aluminium hanya 0. 05/mm, yang hanya 11% dari pelat aluminium, jauh lebih rendah daripada papan dasar medis tradisional seperti model plywood dan polycarbonate, dan juga lebih rendah dari panel fenolik yang sama. Kinerja transmitansi x-ray jauh lebih tinggi daripada produk serupa di rumah dan di luar negeri.
3. Kualitas Pencitraan Fotografi:
Resolusi sistem x-ray dari panel adalah 4. 0 1lp/mm, yang memenuhi persyaratan resolusi pencitraan sistem peralatan medis/perawatan untuk panel. Setelah film x-ray diambil, film ini diperiksa di bawah lampu neon khusus, dan tidak ada bayangan yang terlihat oleh mata telanjang. Setelah perbesaran, tidak ada kotoran dengan diameter lebih dari 0,3mm ditemukan, yang sepenuhnya memenuhi persyaratan indeks fotografi yang relevan.
Panel sandwich busa terdiri dari lapisan berikut
· Mantel gel permukaan gloss tinggi transparan
· 2/2 twill 3k kain serat karbon
· Satu lapisan kain serat kaca bebas alkali
· Inti busa tebal 5mm
· Satu lapisan kain serat kaca bebas alkali
· Mantel gel permukaan gloss tinggi transparan
· Ketebalan total 5.85mm (+/-0. 2mm); sekitar 2,71kg/㎡.
Spesifikasi umum lembar inti busa serat karbon
| Modulus tarik di 0/90 derajat | 6610 | IPK |
| Modulus tarik pada 45 derajat | 2060 | IPK |
| Kekuatan tarik di 0/90 derajat | 71.4 | MPa |
| Kekuatan tarik pada 45 derajat | 36.7 | MPa |
| Perpanjangan saat istirahat di 0/90 derajat | 2.64 | % |
| Perpanjangan saat istirahat pada 45 derajat | 24.2 | % |
| Modulus Young di 0/90 | 9.52 | IPK |
| Kekuatan tekan | 1.33 | MPa |
| Modulus kompresi | 72.5 | IPK |
| Kekuatan mutlak inti | 1.09 | MPa |
| Modulus geser inti | 27.75 | MPa |
| Kepadatan | 2.71 | MPa |
| Konduktivitas termal inti pada suhu kamar | 0.033 | kg% 2fm3 |
| Penyerapan air maksimum | 37.5 | W/m·K |
